Конструкция этого надежного и недорогого ловильного инструмента обеспечивает надежный захват, легкое освобождение и повторный захват. Может использоваться с другим оборудованием – комплект скважинных узлов и внутренние резчики

Обзор

Освобождающиеся Труболовки обеспечивают захват и подъема из скважины упущенного предмета. Конструкция этого мощного, надежного и недорогого ловильного инструмента обеспечивает надёжный захват, легкое освобождение и повторный захват. Труболовки можно использовать с другим оборудованием, таким как комплекты скважинных узлов и внутренние резчики

Конструкция

Освобождающаяся Труболовка состоит из шпинделя, захвата, стопорного кольца и скругленной гайки. Размер и тип верхней муфты замка предусматриваются по спецификациям заказчика.

Шток

Тип штока может быть указан как утопленного типа или с заплечиком. Штоки утопленного типа предназначены для полного вхождения в упущенный в скважину предмет. Штоки с заплечиком обеспечивают надежное опускание на верхнюю часть упущенного в скважину предмета. Шток изготовлен из высокопрочной легированной стали, прошедшей специальную термообработку. Нижний конец – резьбовой для закругленной гайки или гайки-фрезы, переводниковой гайки или скошенной гайки.

Стандартный Захват Труболовки

Однокомпонентные захваты труболовки спроектированы и произведены для захвата насосно-компрессорных или обсадных труб конкретного размера и веса, чтобы гарантировать максимальный поверхностный захват и минимальное повреждение упущенного в скважину предмета.

Плашечный захват труболовки

Плашечный захват труболовки усиливает эффективность труболовки, обеспечивая расширенный диапазон захвата сверх максимального диапазона стандартного однокомпонентного захвата. Плашечный Захват Труболовки Logan состоит из корпуса захвата, восьми плашек захвата, двух стопорных колец, четырех винтов стопорных колец, шести вкладышей стопорных колец и шестнадцати винтов плашек захвата.

Стопорное кольцо

Кулачковое стопорное кольцо соответствует кулачковой гайке, гарантируя принудительную фиксацию устройства, которое не примерзло и не застряло. Это стандартный компонент освобождающейся труболовки.

Гайка

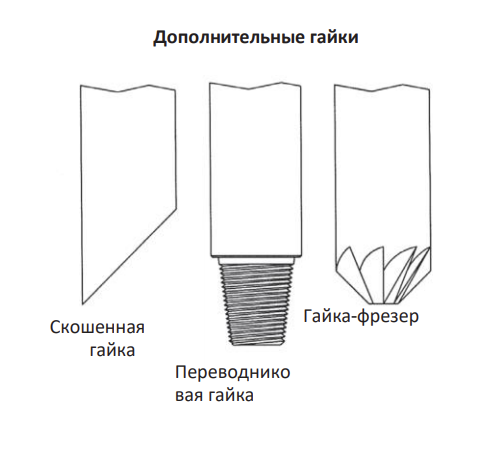

Стандартная гайка для нижней части = скругленная. Доступны дополнительные типы гаек: переводниковая, фрезерная и скошенная.

Комплект скважинных узлов труболовок

Комплектов скважинных узлов доступны для всех Комплектов Труболовки Logan и предназначены для эффективного уплотнения буровых, насосно-компрессорных и обсадных труб всех размеров. Циркуляция через упущенный в скважину предмет обеспечивается путем крепления Комплекта скважинных узлов труболовок к нижней части Труболовки переводниковой гайкой.

Монтаж

При вращении влево навинтите захват на шпиндель с нижнего конца штифта. Надвиньте стопорное кольцо на шпиндель и привинтите гайку к штоку, выравнивая кулачки. Навинтите захват вниз по шпинделю до стопорного кольца до упора вручную. Комплект Труболовки теперь в позиции спуска.

Эксплуатация

Захват упущенного в скважину предмета

Освобождающаяся Труболовка крепится к нижней части ловильной колонны и опускается на требуемую глубину в упущенный в скважину предмет. Поверните шпиндель на один полный оборот влево, чтобы повернуть шток через захват, и переместите захват в позицию зацепления. Прямое вытягивание вверх заставит клинья на шпинделе раздвинуть захват и даст ему надежно захватить упущенный в скважину предмет.

Освобождение упущенного в скважину предмета

Чтобы освободить упущенный в скважину предмет, раскройте яс с помощью перегрузки определенного уровня и затем поверните на два – три оборота вправо. Такое вращение вправо позволяет шпинделю двигаться вверх через захват, тем самым размещая захват у стопорного кольца, и помещая труболовку в позицию освобождения. Прямое вытягивание вверх освободит труболовку от упущенного в скважину предмета. Продолжайте медленно вращать вправо, когда выйдет упущенный в скважину предмет.

При размещении заказа укажите:

(1) Название и номер комплекта или детали

(2) Размер и тип верхнего фитинга

(3) Размер и вес упущенной в скважину трубы

(4) Утопленного типа или с заплечиком (укажите наружный диаметр заплечика, “A”)

(5) Требуемая длина шпинделя, “C”

(6) Размер резьбы и тип гайки, если требуется
